Skyanalog Reference MC Tonabnehmer
Wir meinen
Wir meinen: Der Skyanalog Reference ist das Spitzenmodell mit Saphir-Nadelträger. Micro-Ridge-Schliff (r/R 3/80 µm), 0,35 mV, 20 – 30.000 Hz ±1 dB, Kanaltrennung besser als 35 dB – auf dem Datenblatt liegt er auf Augenhöhe mit dem Diamond 25th; der Unterschied ist der Nadelträger (Saphir statt Diamant). FIDELITY online ordnet ihn der Spitzenklasse zu und attestiert ein euphonisches Klangbild ohne auffällige tonale Tendenz.
Produktvorstellung

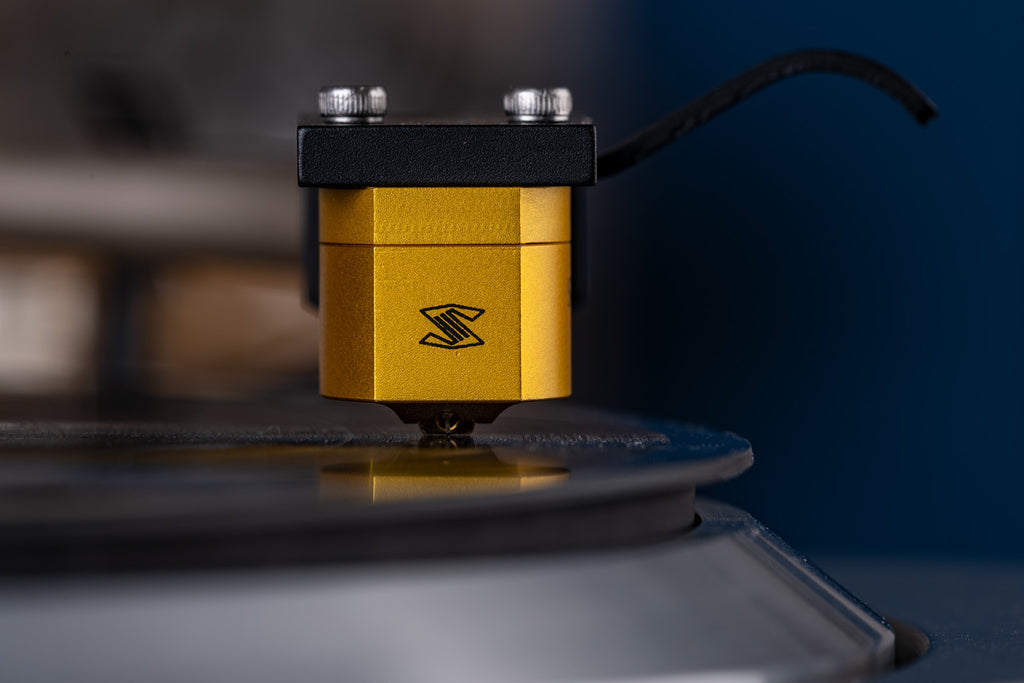

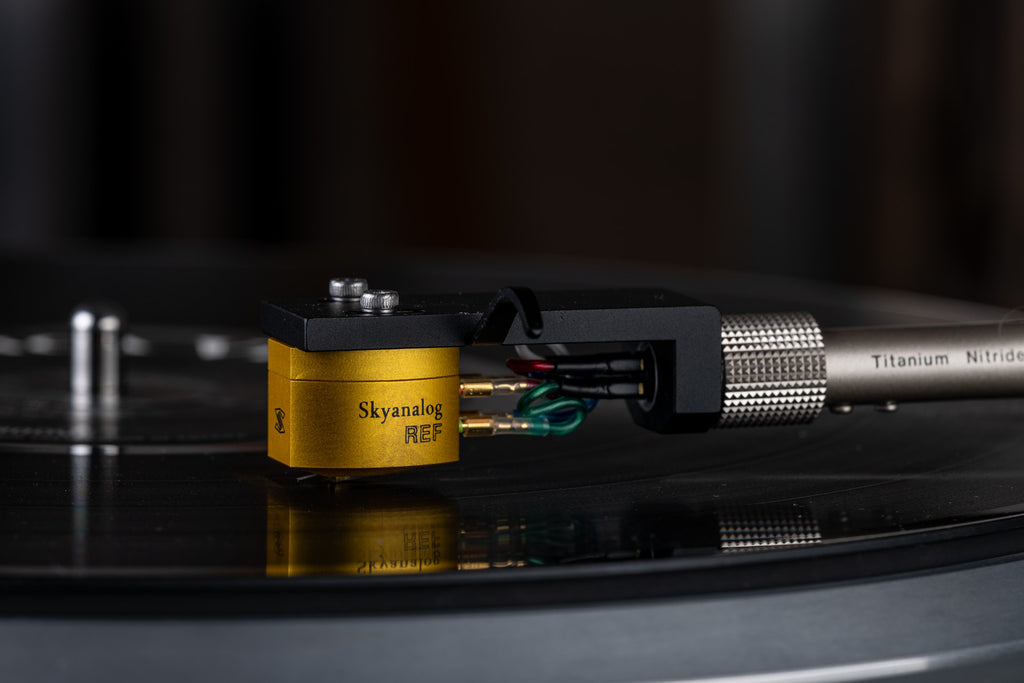

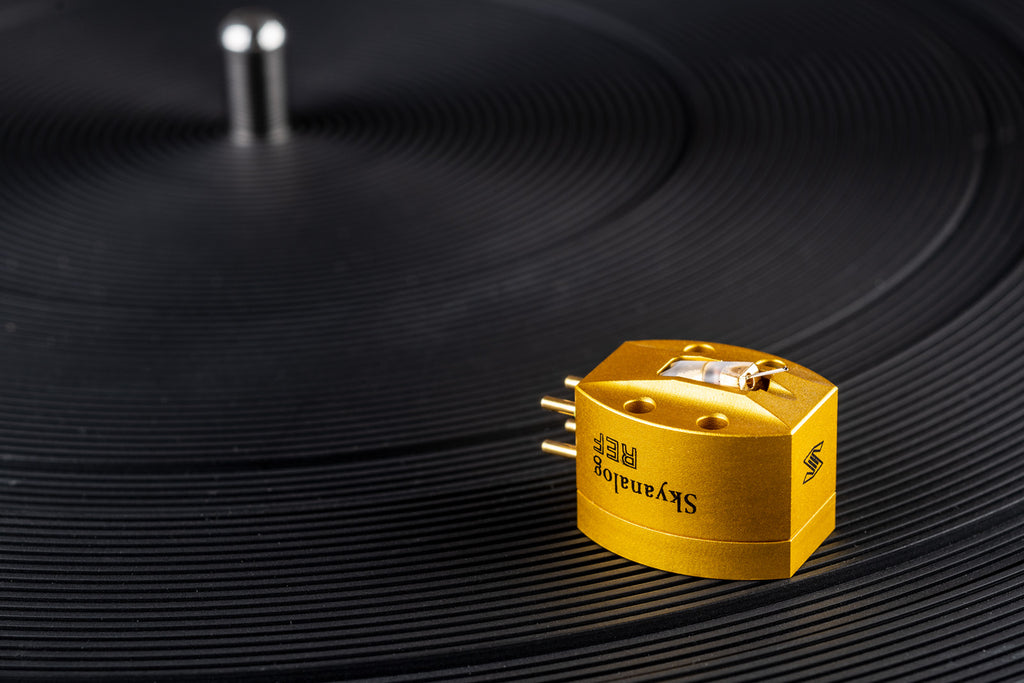

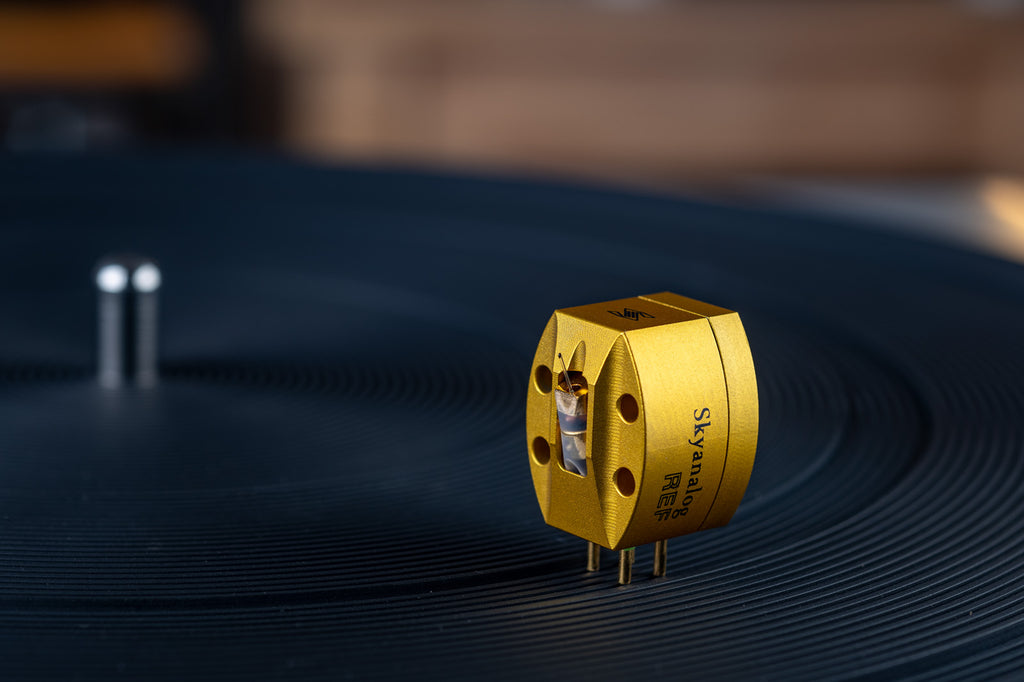

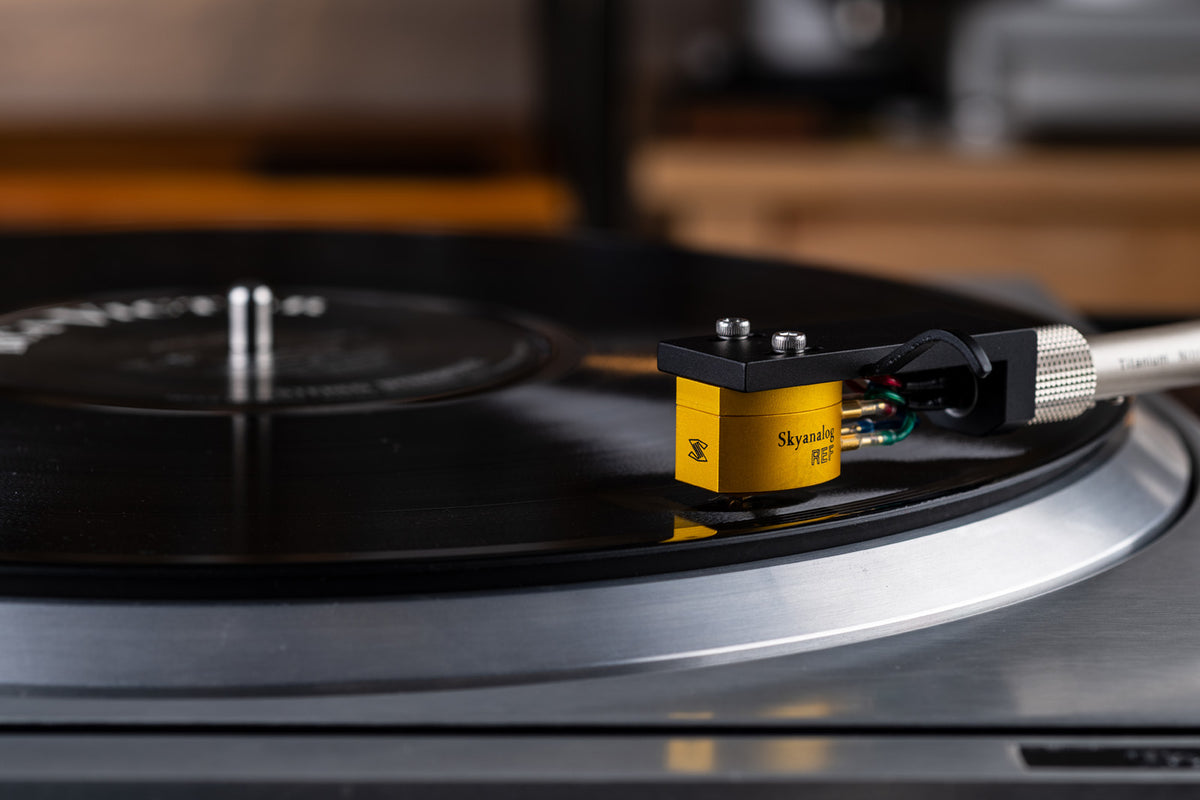

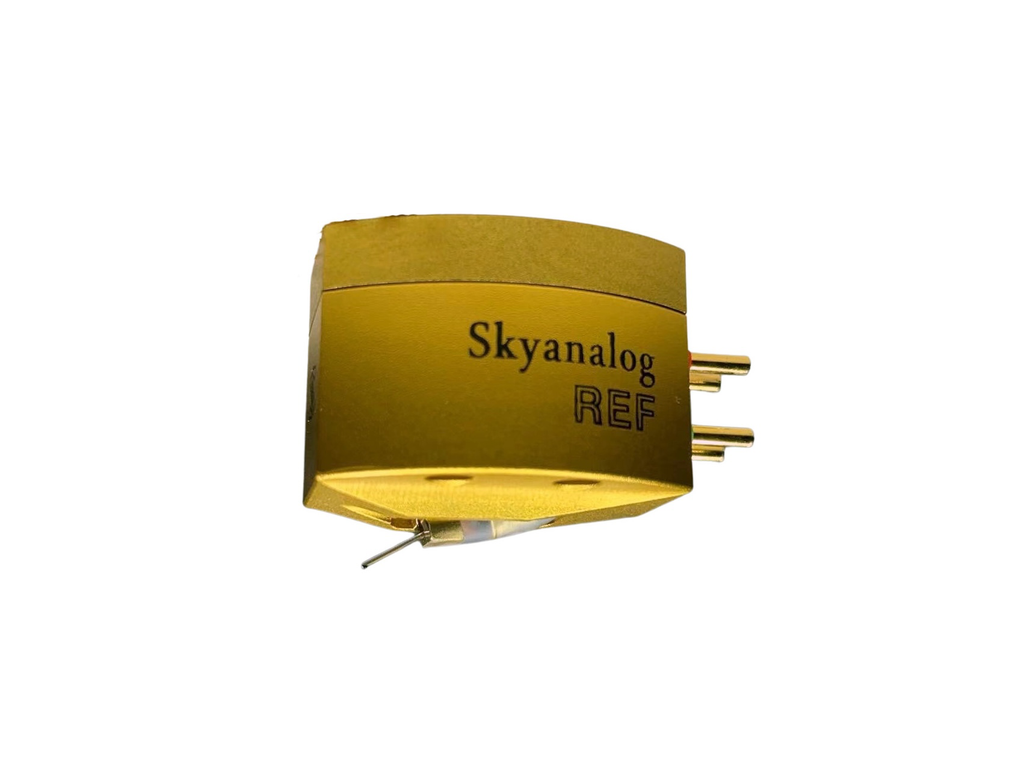

Der Skyanalog Reference ist das Spitzenmodell von Jack Leung und ein komplett neu konstruierter MC-Tonabnehmer. Er kombiniert einen Saphir-Nadelträger mit einem Micro-Ridge-Diamanten (r/R 3/80 µm) in einem goldfarbenen Aluminiumgehäuse. Ausgangsspannung 0,35 mV bei 3,54 cm/s, Compliance 15 µm/mN, Spurfähigkeit 80 µm bei 315 Hz, Gewicht 10 g. Das symmetrische Gehäuse erleichtert Einbau und Justage.
Besonderheiten / Features
- Micro-Ridge-Diamant (r/R 3/80 µm): komplexer Schliff mit sehr schmaler Kontaktlinie, präzise Führung in der Rille und detaillierte Hochtonwiedergabe bei geringsten Verzerrungen.
- Saphir-Nadelträger: leicht und extrem steif.
- Neu gestaltetes Gehäuse: nach zahlreichen Versuchen resonanzunanfällig; laut FIDELITY-Test zweiteilig aus gehärteter Aluminiumlegierung, an vier Punkten verschraubt.
- Neue Generatorkonstruktion: bessere Störungsunterdrückung; die Bauteile des Magnetkreises werden vor dem Zusammenbau selektiert.
- Symmetrische Bauweise: einfacher Einbau, unkomplizierte Justage.
- Yan-Aufhängung mit abgestimmter Feder und Gummimischung.
Technik & Materialien
Das Wandlerprinzip ist Moving Coil: Die Spulen sitzen am Nadelträger und bewegen sich im Magnetfeld. Skyanalog nennt die Spule „Pure Iron Square Coil“. Der Generator wurde für den Reference komplett neu konstruiert, die Magnetkreis-Bauteile werden selektiert. Die Yan-Aufhängung kombiniert ein neu abgestimmtes Federmaterial (Piano Wire) mit einer steiferen Gummimischung, um Informationsverluste zu senken und die Hochtonabtastung zu verbessern – laut Hersteller der Engpass klassischer MC-Systeme.
Nachhaltigkeit & Fertigung
Skyanalog fertigt in Jiangmen, Guangdong (China); laut FIDELITY-Test trägt das System die Kennzeichnung „Made in China“. Ein MC-System ist ein Verschleißteil mit Reparaturoption: Nadelwechsel (Re-Tipping) und Spulenerneuerung übernimmt Cartridgerepair.de, der Service des deutschen Skyanalog-Vertriebs (TCG Handels GmbH, Nordhorn). Laut Betreiber gibt es 365 Tage Garantie auf Reparaturen und 3 Jahre auf Spulenneuwicklung.
Technische Daten (Specs)
| System | Moving Coil (MC), Low Output |
|---|---|
| Nadelträger | Saphir |
| Nadelschliff | Micro-Ridge, r/R 3/80 µm |
| Spule | Pure Iron Square Coil |
| Gehäuse | Aluminium, goldfarben |
| Gewicht | 10 g |
| Ausgangsspannung | 0,35 mV bei 3,54 cm/s |
| Innenwiderstand | 5 Ω |
| Frequenzgang | 20 – 30.000 Hz ±1 dB |
| Kanaltrennung | besser als 35 dB bei 1 kHz |
| Kanalgleichheit | besser als 0,5 dB |
| Spurfähigkeit | 80 µm bei 315 Hz (bei optimaler Auflagekraft) |
| Dynamische Compliance | 15 µm/mN |
| Vertikaler Abtastwinkel (VTA) | 20° |
| Empfohlener Abschluss | 100 – 330 Ω |
| Auflagekraft | 1,0 – 1,6 g, optimal 1,35 g |
| Tonarmmasse | mittel |
| Optimale Betriebstemperatur | 23 °C |
| Einspielzeit | ca. 30 Stunden |
Quelle: Skyanalog-Datenblatt „REF Specification“.
Einbau & Einstellung
- Auflagekraft: mit 1,35 g starten, Spielraum laut Datenblatt 1,0 – 1,6 g.
- Abschluss: 100 – 330 Ω am MC-Eingang der Phonostufe.
- Verstärkung: bei 0,35 mV braucht die Phonostufe einen MC-Eingang, in Summe mindestens rund 60 dB Verstärkung.
- Justage: der Micro-Ridge-Schliff reagiert empfindlich auf Azimut und VTA. Das symmetrische Gehäuse hilft beim Ausrichten.
- VTA: 20° laut Datenblatt; Tonarmhöhe so einstellen, dass der Arm im Spielbetrieb etwa parallel zur Platte läuft.
- Einspielen: ca. 30 Stunden einplanen, bevor die Feinabstimmung beginnt.
Welcher Skyanalog passt zu mir?
| Modell | Nadelträger | Schliff | Ausgang | Frequenzgang |
|---|---|---|---|---|
| P-1M | Aluminium | konisch 5/20 µm | 0,4 mV | 20 – 20.000 Hz ±2 dB |
| P-1G | Bor | elliptisch 5/15 µm | 0,35 mV | 20 – 25.000 Hz ±2 dB |
| P-1GC | Zirkonoxid-Keramik | Skyliptical | k. A. | 20 – 20.000 Hz (Händler) |
| G-1 MKII | Bor | elliptisch 5/15 µm | 0,32 mV | 20 – 25.000 Hz ±1 dB |
| G-2 MKII | Rubin | elliptisch 5/15 µm | 0,32 mV | 20 – 25.000 Hz ±1 dB |
| G-3 MKII | Saphir | elliptisch 5/15 µm | 0,32 mV | 20 – 30.000 Hz ±1 dB |
| Reference (diese Seite) | Saphir | Micro-Ridge 3/80 µm | 0,35 mV | 20 – 30.000 Hz ±1 dB |
| Diamond 25th | Diamant | Micro-Ridge 3/80 µm | 0,35 mV | 20 – 30.000 Hz ±1 dB |
Der Reference passt, wenn du den Micro-Ridge-Schliff mit Saphir-Nadelträger willst und im Spitzensegment bleiben möchtest, ohne den Preis des Diamond zu zahlen.
Testberichte / Presse-Stimmen
- FIDELITY online (14. Oktober 2024, Alexander Aschenbrunner): Der Reference zählt für den Tester zur Spitzenklasse und hält auch gegen deutlich teurere Konkurrenz mit. Er beschreibt den Klang als euphonisch ohne auffällige tonale Tendenz. Das zweiteilige, an vier Punkten verschraubte Gehäuse aus gehärteter Aluminiumlegierung sei weniger resonant als Einteiler.
Hintergrund / Historie / Entwicklung
Skyanalog wurde von Jack Leung gegründet, der auch den Reference konstruierte. Der Elektrotechnik-Ingenieur (South China University of Technology) arbeitete fast ein Jahrzehnt als leitender Telekommunikationsingenieur, baute zunächst Röhrenverstärker und erweiterte das Programm später um Vinyl-Komponenten. Skyanalog fertigt auch OEM-Tonabnehmer für andere Marken. In Deutschland vertreibt TCG Handels GmbH aus Nordhorn die Marke.
Grundlagenwissen – Micro-Ridge-Schliff
Der Micro-Ridge-Schliff hat eine sehr schmale, lange Kontaktlinie (hier 3 µm × 80 µm). Er tastet feine Modulationen der Rillenwand genauer ab als elliptische Schliffe (5 × 15 µm), verlangt dafür aber eine saubere Justage von Azimut und VTA. Er ist ein Schliff für Anwender, die ihren Tonarm sorgfältig einrichten.
Häufige Fragen
Braucht der Reference eine spezielle Phonostufe?
Ja, einen MC-Eingang. Bei 0,35 mV Ausgangsspannung sind rund 60 dB Gesamtverstärkung oder mehr nötig.
Welcher Abschlusswiderstand passt?
Laut Skyanalog-Datenblatt 100 – 330 Ω.
Was unterscheidet Reference und Diamond 25th?
Der Nadelträger: Saphir beim Reference, Diamant beim Diamond. Schliff (Micro-Ridge 3/80 µm), Ausgangsspannung (0,35 mV), Frequenzgang und Kanaltrennung sind laut Datenblatt gleich. Der Reference wiegt 10 g, der Diamond 10,7 g.
Passt der Reference zu meinem Tonarm?
Das Datenblatt empfiehlt einen Tonarm mittlerer Masse. Schick uns Tonarm und Plattenspieler, wir prüfen die Kombination.
Wer wechselt die Nadel?
Nadelwechsel und Spulenerneuerung laufen über Cartridgerepair.de (TCG Handels GmbH, Nordhorn).
Hörtermin & Beratung
Du willst vergleichen, bevor du kaufst? Frag einen Termin im Klang Maschine Studio in Wetter (Volmarstein) an, direkt an der A1: kontakt@klang-maschine.de. Verfügbarkeit des Modells klären wir vorab.
